Giới thiệu Bộ chuyển HDMI sang quang BT-HDMI-T/R

Bộ chuyển HDMI sang Quang BT-HDMI-T/R

Bộ chuyển HDMI sang quang BT-HDMI-T/R là thiết bị hỗ trợ kéo dài tín hiệu HDMI lên tới 20km, giúp cho việc thi công kết nối cổng HDMI ở khoảng cách xa lên đến 20km. Bộ chuyển HDMI sang quang BT-HDMI-T/R sử dụng cáp quang Singlemode hoặc Multimode thay thế cho cáp HDMI. Nhờ đó mà Bộ chuyển HDMI sang quang BT-HDMI-T/R sẽ có khả năng truyền dẫn tín hiệu với chất lượng full HD ở phạm vi lớn và vẫn giữ được độ ổn định của tín hiệu.

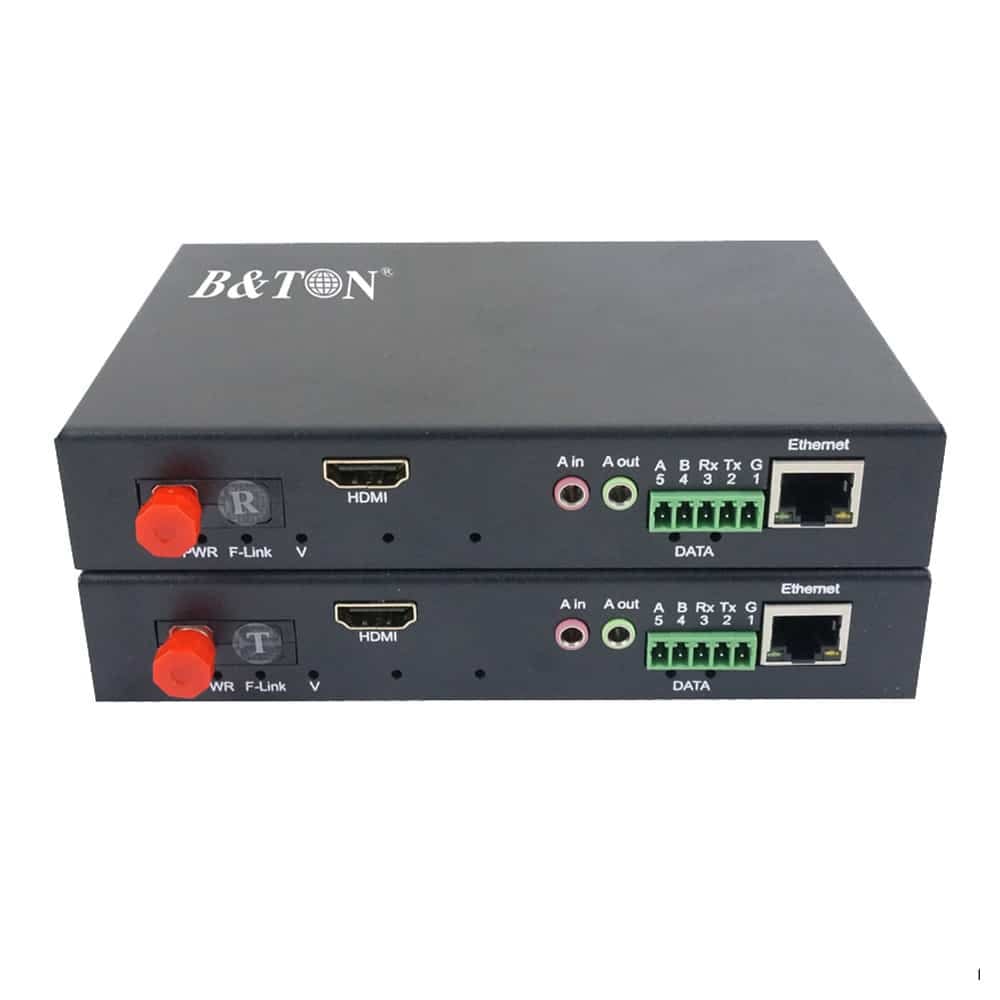

Bộ chuyển HDMI sang quang BT-HDMI-T/R có thiết kế nhỏ gọn tinh tế, 2 bên của thiết bị có các lỗ tản nhiệt giúp cho thiết bị có hiệu suất hoạt động tốt nhất, đảm bảo tính ổn định và chất lượng của đường truyền

Thông số kỹ thuật của Bộ chuyển HDMI sang quang BT-HDMI-T/R

• Chuẩn hình ảnh lên tới 1080P.
• Bộ nguồn sử dụng: 12V/1A.
• Đầu vào: 100V-240V (50-60Hz)
• Tiêu thụ điện tối đa: bộ thu (=bộ phát): 5W
• Khoảng cách kết nối cho phép: 20km.
• Hỗ trợ hồng ngoại: 38KHz – mã NEC.
• Âm thanh: 32kHz, 44.1kHz và 48kHz.
• Tốc độ truyền: 10.2Gbps.
• Chuẩn: HDMI 1.3, HDCP1.2.
• Kết nối cổng quang đầu tròn FC.
• Công suất Video bandwidth 2.25Gbps (single link)
• Kích thước (LWH): 110x80x27mm.
• Khối lượng: 360g x 2 thiết bị
• Hỗ trợ 480p, 576p, 720p, 1080
• Nhiệt độ hoạt động: từ  -45℃ đến 70℃.
• Nhiệt độ lưu kho: -60℃ đến 80℃.

Hướng dẫn sử dụng Bộ chuyển HDMI sang quang BT-HDMI-T/R

Dưới đây là cách sử dụng Bộ chuyển HDMI sang quang BT-HDMI-T/R:

1. Kết nối cổng HDMI của nguồn tín hiệu (ví dụ như đầu phát DVD, máy tính, v.v.) vào cổng “HDMI IN” của bộ chuyển đổi.
2. Kết nối cáp quang vào cổng “OPTICAL OUT” của bộ chuyển đổi. Đảm bảo rằng cáp được lắp chặt.
3. Kết nối đầu kia của cáp quang vào cổng quang “OPTICAL IN” của thiết bị hiển thị (TV, máy chiếu, v.v.).
4. Cắm adapter nguồn vào bộ chuyển đổi và cắm vào ổ điện.
5. Bật nguồn của nguồn tín hiệu HDMI và thiết bị hiển thị.
6. Chọn nguồn quang fiber trên thiết bị hiển thị.
7. Bộ chuyển HDMI sang quang BT-HDMI-T/R sẽ tự động phát hiện tín hiệu HDMI và chuyển nó sang tín hiệu quang fiber để hiển thị trên thiết bị.
